移植加工介绍

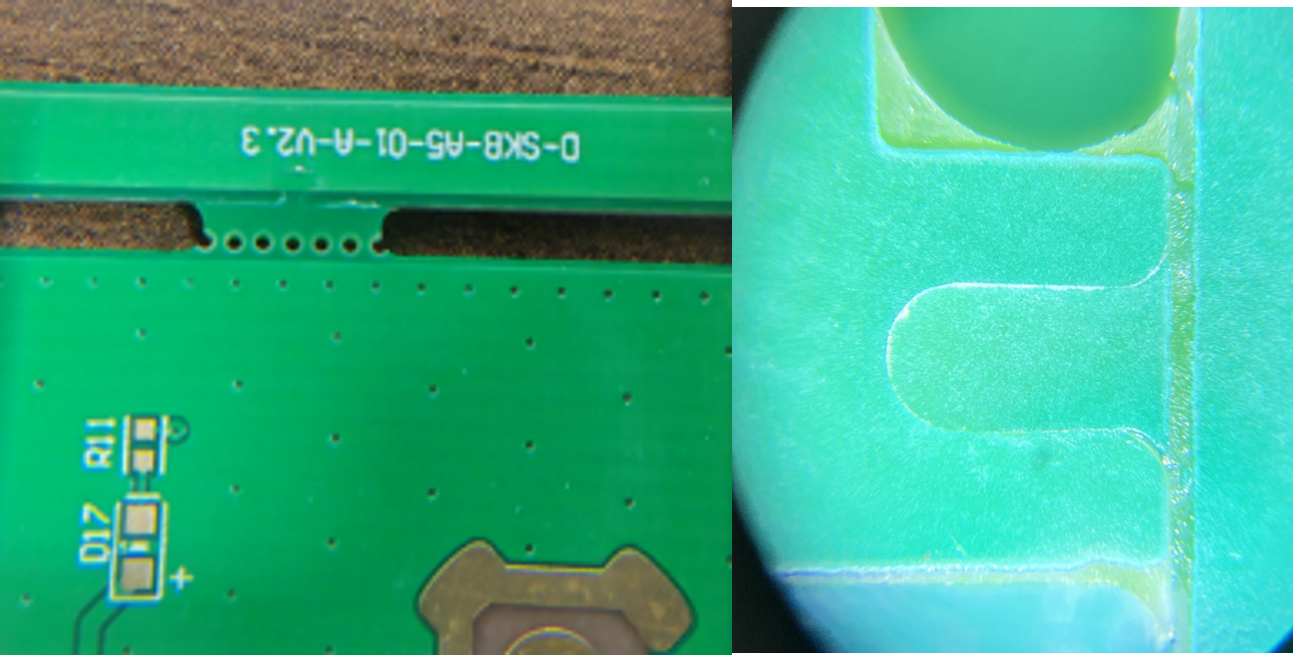

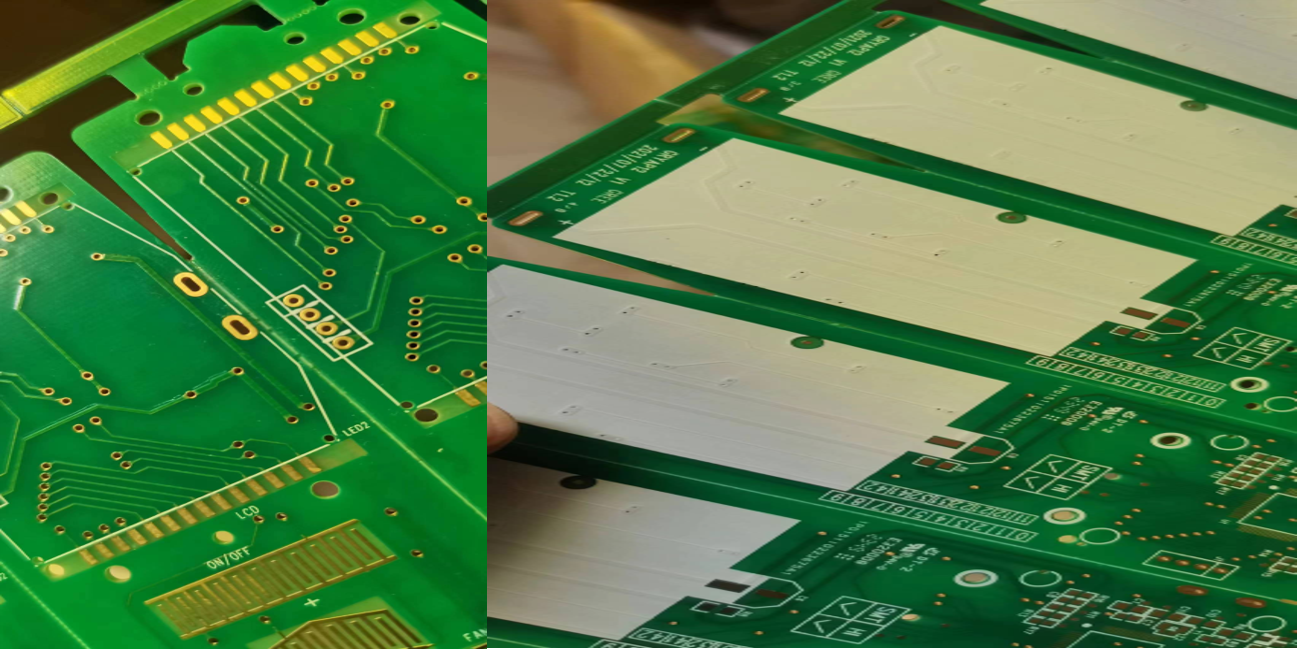

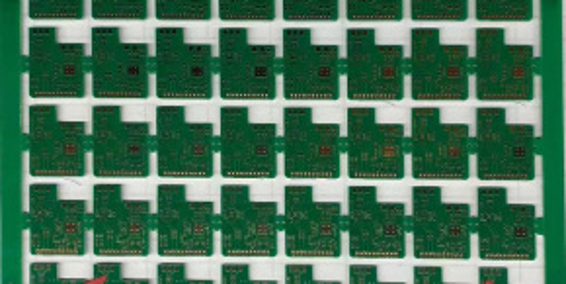

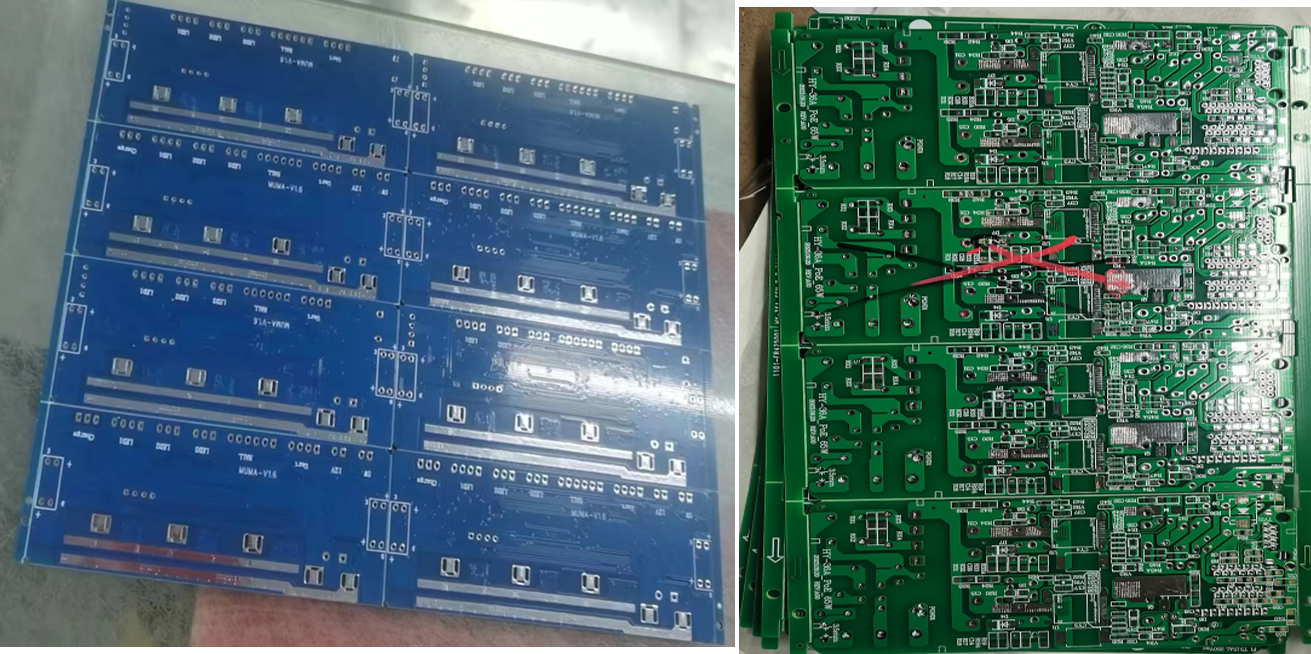

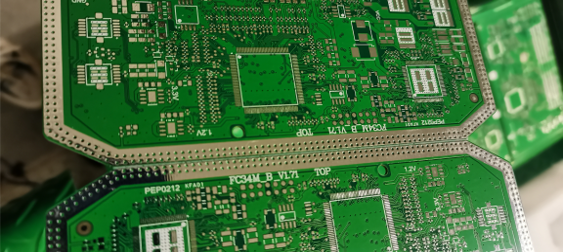

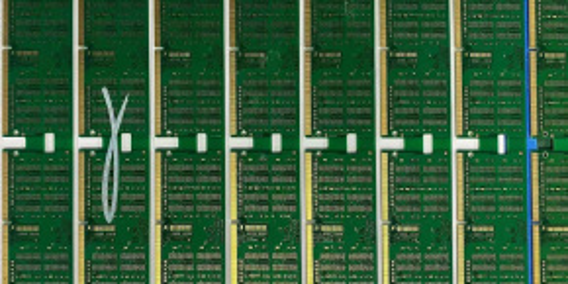

线路板移植是避免不必要的资源浪费而采用的方案。 通常是几块PCB板拼接在一起进行嫁接。如果其中一块板坏了，另外的板就需要拆下来移植到这块板上。 目前电路板的制造方法通常是将基板制作成多个PCS，以使形成一多联电路板。 然而，在生产过程难免会出具有些微瑕疵的，若将不良品报废处理则浪费资源， 因此制造商通常会将取下以做为备用，然后再利用备用替换其他多联上损坏的子板， 以使重组后皆为可用的良品。 ‌

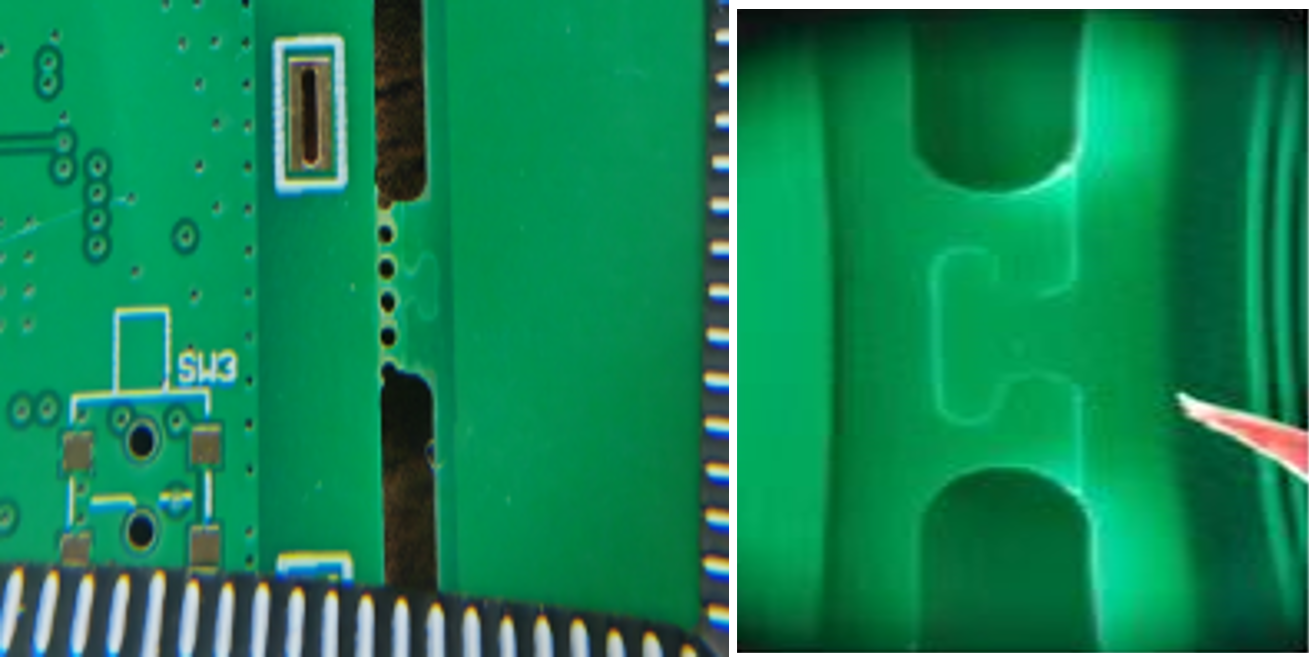

‌线路板移植可以帮助PCB企业与客户为PCB企业创造更多的附加价值， 移植后，使原本作为废品丢弃的成品板又创造了可观的盈利。 PCB移植采用多套新型PCB移植结合方案，使多连片的结构牢固，加工过程简单快捷。 PCB板单元移植技术的开发有利于节约综合资源和减低报废,为PCB板厂企业提升利润。 移植后的单PCS板与未移植过的每PCS板间距误差可控制在±2-2.5mil； 耐各种高温,能经受破坏性试验和高温浸锡（热风炉265°C10分钟,锡炉320°C3-秒）； 焊锡性良好,将助焊济涂布于板面,置于280°C锡炉5秒板面焊点着锡良好； 跌落测试,将移植板置于预定高度水平自由落下，接合点无裂痕；（通常在1.2米-1.5米的高度） 不影响加工PCB板的外观和功能,符合电子厂手工线和自动线插件要求； 抗冲击力与拉力检测：>2.5KG 帮助PCB企业与客户为PCB企业创造更多的附加价值， 经移植后，原本报废的板变为全良品。
